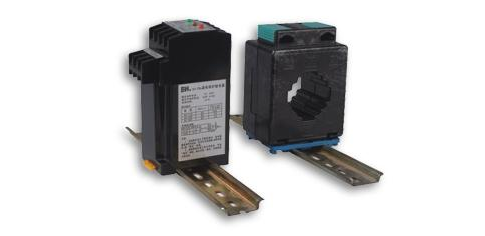

过流继电器是用于电气设备或电动机免于过电流和欠电流的一种保护电器器件，将电流继电器线圈串接在主电路中，感测主电路的工作电流。

       过流继电器的过电流参数的设定值通常为被保护电路额定电流的1.1至4倍。当被保护电路中的电流正常时，电枢不工作，并且被保护电路中的电流高于标称值并达到过流继电器的设定值时，电枢闭合，触点机构被激活，并且常开和常闭触点输出相应的控制信号，起到保护作用。



       如果电路中出现异常情况，例如B.短路，或者如果人体或其他异物被电击杀死并且电流超过设定的电流范围，则过电流继电器会自动断开，从而实现保护。实际上，过流继电器本质上是一个限流器。在设定的正常功耗范围内，它充当电路桥。通常情况下不常提及它，但在继电器中有一个旋转位置。

       过流继电器主要用于主要设备，例如电动机，变压器和输配电系统的继电保护电路。过电流继电器功能强大。通过选择正确的过电流继电器，可以最大化过电流继电器的保护功能。

在选择过流继电器之前，我们需要了解以下三个关键要素：

       1.稳压电路中的电压和电流；

       2.控制电路的电源电压，可以提供的最大电流；

       3.受控电路需要多少组触点和类型的触点。

       了解上述参数条件后，可以通过选择额定负载，触点形状，端子模式，线圈电压，外形尺寸和品牌等六个尺寸，准确地找到满足要求的过电流继电器型号。选择时，除了上述参数条件外，不要忘记考虑尺寸问题，确定过流继电器的应用位置的体积。
