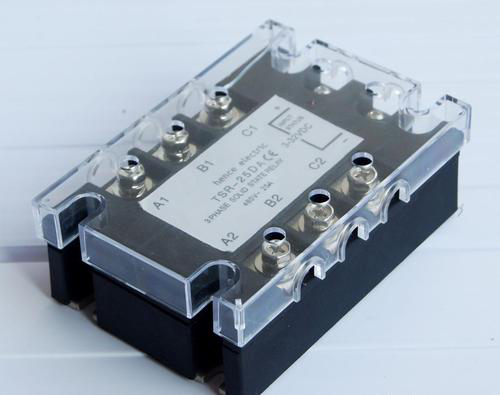

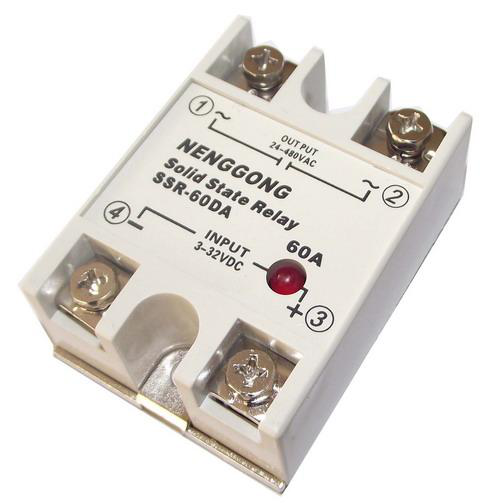

固态继电器作为一种在自动控制电路中广泛应用的电子控制器件，受到很多用户的青睐。但在使用时关于它的一些使用技巧却不能不知道，下面凌创辉电子来为您介绍都有哪些使用技巧。



       一、固体继电器按开关负载特性可分为直流型和交流型，交流型产品有“过零”和“非过零”两种，其开关触点有?？统１樟街?，?？彩悄壳笆谐∩媳冉铣＜囊恢郑诮械缏飞杓坪脱」菏?，必须弄清楚设计要求和被控负载情况。

       二、交流式SSR是为50HZ工作环境而设计的。被控交流电源应用时要求被控频率在40-60HZ之间，且波形为正弦波。该频率范围外货的非纯正弦波是否能正常工作，要根据产品的具体情况而定。

       三、选型时，应考虑型式、装配方式及散热条件。

       四、固态继电器的负荷能力与工作环境的温度有关，当环境温度升高时，其负荷能力就会降低，因此在选用SSR额定工作电流时，应留出足够的空间。

       五、连接固态继电器时，请注意直流控制电压和极性的大小。



       六、交流固态继电器输出端需要有RC吸收回路，在购买时，要弄清楚是否在型号中配置了RC吸收回路，可能有安装了，也有没有安装，对于感性负载，特别是重感性负载，除了配置RC吸收回路外，还应增加压敏电阻。压敏电阻的额定工作电压可选电源电压有效值为1.9倍。

       七、焊接时间问题，在采用针孔焊接式SSR和触发式SSR时，气焊温度不应高于260℃，焊接时间小于10S，对于螺钉固定式SSR，应加垫圈防止松动，且扭力不应过大，以免在焊接过程中损坏。

       八、固态继电器输入与输出之间的隔离包括光电隔离和干簧管继电器的隔离等。本发明采用光电式隔离方式，LED内部的反向击穿电压只有6V左右，为保证器件使用的安全性，在发光俄日机关回路上应串联一个保护二极管，以防止反向击穿。

       九、注意规定的工作电流，当输入信号源的电压较高时，输入电路中必须有串联的限流电阻。

       十、在使用时，一定要注意不能因固态继电器输出端的串接而造成短路。
