继电器的种类很多，在生活中的方方面面都有广泛的应用，电磁继电器是其中较为常见的一种。关于电磁继电器的线圈和触点的连接方式，不少人心存疑惑，凌创辉电子为您带来以下解析。



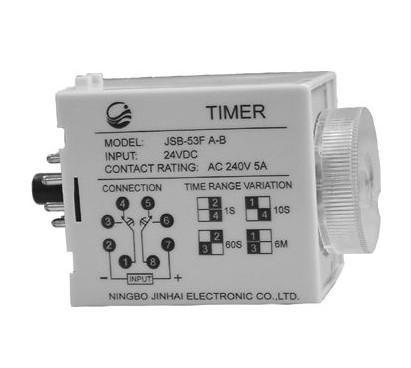

电磁继电器线圈连接

       在电磁继电器的详细规格中，工作电压、吸入电压和释放电压一般都是线圈电压。当电磁继电器工作时，线圈应施加额定工作电压(电流)，而不是动作电压(电流)。

       由于线圈具有储能功能，当电磁继电器的线圈断电时，所存储的感应电势可能产生高达数千伏特的浪涌电压(反电动势)。这种浪涌电压作用于继电保护电源系统，将对其他器件产生负面影响。因此，有必要在继电器线圈的两端增加一个"瞬态抑制电路，将其电压峰值限制在一定范围内。一般建议暂态抑制电路为并联电阻--电容电路或线圈两端的电阻或二极管。



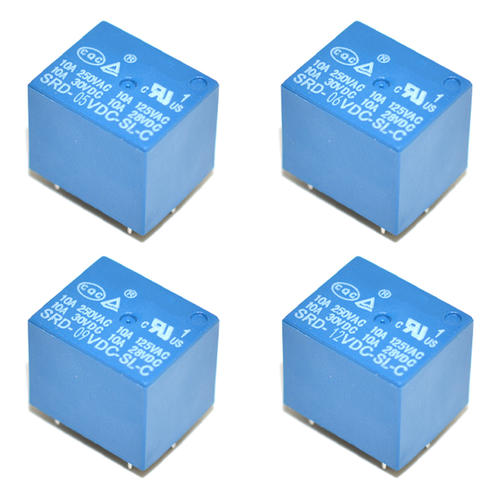

电磁继电器触点连接

       理论上，电磁继电器的触点可以并联或串联。接触并联可以提高电路开关的可靠性，但电路断开的可靠性正好相反；接触串联可以提高电路断开的可靠性，而电路连接的可靠性则相反。

       这是因为在每组电磁继电器的触点之间不可能同时工作，所以通常不使用它来切换比单个触点并联的两个或两个以上触点的额定负载电流更大的电路；同时，不使用两个或两个以上的触点组串联地切换大于单个触点额定负载电压的电路。
