PLC控制系统是在传统顺序控制器的基础上，引入微电子技术、计算机技术、自动控制技术和通信技术形成的新一代工业控制装置。控制系统的目的是取代继电器、执行逻辑、定时、计数等顺序控制功能，建立灵活的远程控制系统。具有通用性强、使用方便、适应性广、可靠性高、抗干扰能力强、编程简单等特点。

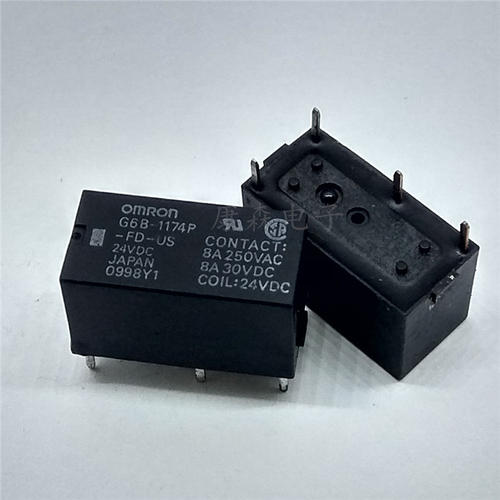

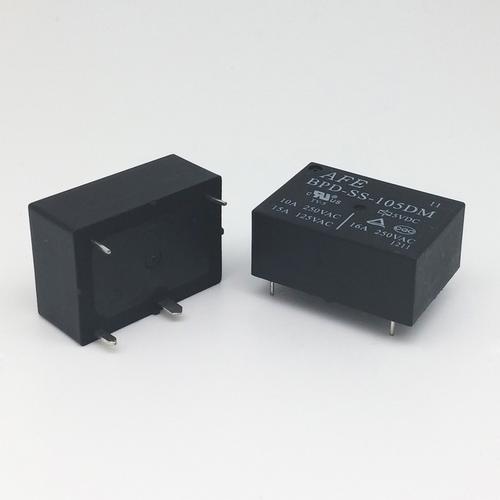

       继电器控制系统一般由主导体、接触器、继电器和导体组成，可视为电磁开关。在线圈上增加一个电压以产生关闭继电器触点的磁场。触点被视为允许电流通过的开关，从而关闭主电路。

plc 控制与继电器控制的区别

       (1）控制逻辑——继电器控制逻辑采用硬连接逻辑，采用继电器机械接触串联或并联连接、及时继电器等构成控制逻辑，其接线多但复杂，体积大，功耗大，故障率高，灵活性和可扩展性差。PLC采用内存逻辑，控制逻辑以程序方式存储在内存中，具有良好的灵活性和可扩展性。

     （2）工作方式——继电器控制电路中的每个继电器同时处于受控状态，属于并联工作模式。在PLC的控制逻辑中，每个内部设备都处于周期性循环扫描过程中，各种逻辑和数值输出的结果都是根据程序前后的顺序计算出来的，属于串行工作模式。



     （3）可靠性和可维护性——继电器控制逻辑采用大量的机械触点，连接次数多，可靠性和可维护性差。PLC采用微电子技术，大量开关动作由非接触式半导体电路完成，PLC还配备了自测试和监控功能，可靠性和维护性强。

     （4）控制速度——继电器控制逻辑依靠接触器的机械动作来实现控制，工作频率低，机械触点也会产生抖动问题。PLC由程序指令半导体电路控制，属于非接触式控制，速度快，不会产生抖动。

     （5）定时控制——继电器控制逻辑采用时间继电器进行时间控制。时间继电器存在定时精度低、定时范围窄、易受环境湿度和温度变化影响、时间调节困难等问题。PLC采用半导体集成电路作为定时器时，基波脉冲由晶体振荡器产生，精度较高，定时时间不受环境影响，定时范围宽，调整时间方便。
