       除了使用NPN双极晶体管切换继电器线圈和其他此类负载外，我们还可以使用PNP双极晶体管进行切换。 PNP继电器开关电路在控制继电器线圈方面与NPN继电器开关电路没有区别。 但是，需要不同极性的工作电压。 例如，对于PNP类型，集电极-发射极电压Vce必须为负，以便电流从发射极流向集电极。
PNP继电器开关电路

       PNP晶体管电路与NPN继电器开关电路相反。 当基极正向偏置时，负载电流将从发射极流向集电极，其电压将比发射极的电压负。 为了使继电器负载电流从变送器流向集电极，基极和集电极相对于发射极必须为负。
当开关信号与NPN晶体管相反时（例如CMOS NAND门或其他此类逻辑设备的输出），可以使用PNP晶体管开关。 CMOS逻辑输出的驱动强度为逻辑0，以便汲取足够的电流来导通PNP晶体管。 然后，使用PNP晶体管和相反极性的电源将电流吸收器转换为电流源。

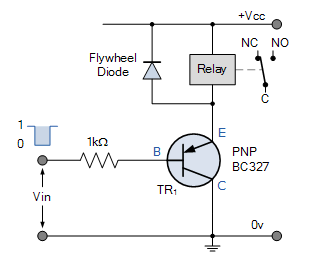

PNP集电极继电器开关电路

       我们看到，NPN双极晶体管或PNP双极晶体管可用作继电器开关或任何其他负载的开关。 然而，当电流沿两个不同的方向流动时，应理解两个不同的条件。
        因此，在NPN晶体管中，相对于发射极向基极施加高电压，电流从集电极流向发射极，并且NPN晶体管开关“导通”。 对于PNP晶体管，相对于发射极向基极施加低电压，电流从发射极流向集电极，并且PNP晶体管开关处于“导通”状态。
