控制端输入的直流电压使继电器内部的发光二极管工作,通过光耦合使处于输出回路中的双向可控硅组成的开关电路导通。即完成了对输出端的控制。输入回路仅需要对发光管的控制，所以仅需低电压，小电流；光耦合保证了输入、输出间的隔离；输出回路中可控硅元件大小的选用，决定了继电器输出的工作电压及电流。

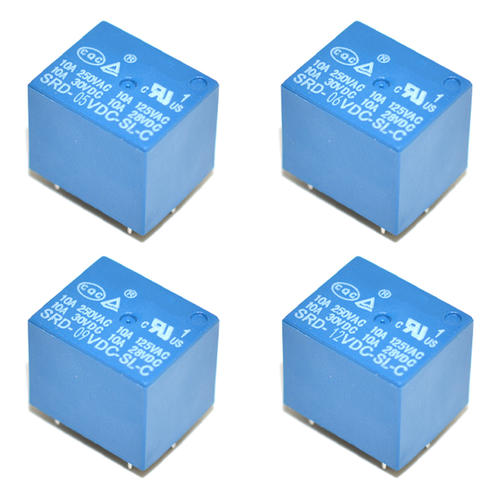

       DC24v继电器，由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合;线圈断电，动铁芯在弹簧的作用下带动动触点复位。触点又分为常闭和长开两种，一个公共点。



       固态继电器的主要作用是实现无触点接通和断开，也就是不像交流接触器接通是会有电弧。单相的固态继电器，用DC24v控制单相触点接通和断开，工作原理跟中间继电器一样，24v得电，触点闭合。直流是控制线圈，交流输出控制负载。

       继电器是一种电子控制器件，具有控制系统和被控制系统，通常应用于自动控制电路中，实际上是用较小的电流去控制较大电流的一种自动开关故在电路中起着自动调节、平安维护、转换电路等作用。继电器目前已广泛应用于计算机外围接口设备、恒温系统、调温、电炉加温控制、电机控制、数控机械，遥控系统、工业自动化装置;信号灯、调光、闪烁器、照明舞台灯光控制系统;仪器仪表、医疗器械、复印机、自动洗衣机;自动消防，保安系统，以及作为电网功率因素弥补的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场所中都有大量使用。
