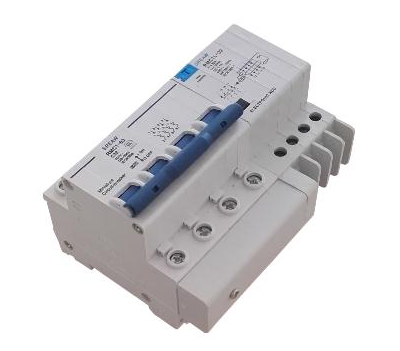

磁保持继电器是近几年发展起来的一种新型继电器，也是一种自动开关。和其他电磁继电器一样，对电路起着自动接通和切断作用。所不同的磁保持继电器的常闭或常开状态完全是依赖永久磁钢的作用，其开关状态的转换是靠一定宽度的脉冲电信号触发而完成的

一、磁保持继电器的结构

       分为两层，上层为电磁系统，下层为接触系统，电磁系统采用扁平直动式磁保持磁路系统，其包括磁铁、线圈、衔铁、铁芯、装置板，磁铁设于装置板中央，磁铁两侧装置有线圈，线圈上方设有U形铁芯，衔铁处于铁芯之间相互配合形成环形结构，进而可以由磁场控制工作。



二、磁保持继电器的原理特性

动作原理

       磁保持继电器其触点开、合状态平时由永久磁铁所产生的磁力所保持。当继电器的触点需要开或合状态时，只需要用正（反）直流脉冲电压激励线圈，继电器在瞬间就完成了开与合的状态转换。通常触点处于保持状态时，线圈不需要继续通电，仅靠永久磁铁的磁力就能维持继电器的状态不变。

动作过程

       当继电器的触点需要置位时，只需要用正直流脉冲电压激励线圈J2线圈J2励磁后产生的磁极与永磁铁的磁极相互作用，同极性相互排斥，异极性相互吸引，使得继电器在瞬间就完成了复位到置位的状态转换。磁保持继电器由置位状态转换为复位状态的过程同理。
