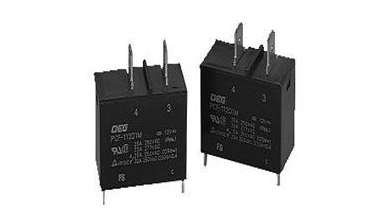

电路板式继电器是一种迷你化电子控制器件,其中电路板使电路迷你化、直观化，对于固定电路的批量生产和优化用电器布局起重要作用。

       电路板式继电器广泛应用在石油化工仪器设备，食品机械，包装机械，纺织机械，数控机床，塑料机械，健身器材，娱乐设施等自动化控制领域，可控制小型电动机、白炽灯、指示灯、小功率电源、智能仪器仪表和各种电磁阀等，也可作为大功率电磁接触器的推动级。

使用注意事项

       1、使用在交流感性负载时，高瞬态电压及浪涌电流施加于输出端，因此可能导致固态继电器导通或损坏，通常需要在输出端接入具有特定钳位电压的电压控制器件，如双线稳压二极管或压敏电阻（MOV压敏电阻推荐取额定电压的1.6-1.9倍。



       2、对于直流感性负载，如螺线管、电磁铁、电磁阀门，必需采用续流电路抑制关断时产生的反电动势，通常较简单的方法是与负载反向并联一个二级管，但此电路会影响感性负载如电磁继电器、接触器、电磁铁、电磁阀等的释放时间，较好的线路是一个二极管和一个 稳压二极管反向串联或一个二极管与一个电阻串联后再与负载反向并联。

       3、控制之接近最小负载电流的较小电流负载时，须在负载上并联一个虚拟负载电阻，以减小输出端漏电流在负载上产生较高的剩余电压。

       4、线路板焊接式装置型继电器在焊接装置时，焊接温度必需控制在260摄氏度以下，焊接时间控制在5s以下。

       5、为了防止固态继电器的温升逾越允许值，设计应用时应考虑散热效果和安装位置，当两只或多只固态继电器并排装置时，应留有适当的间距。
